ホーム > 機械概要 > FRP製品

耐蝕性、耐久性、耐熱性、耐候性に優れたFRPを主体にした各種装置、
製作機器をご提案いたします。

1. 幅広い適用範囲
小口径25Aから大口径200Aまで、豊富なバリエーションにて規格化しておりますので、個別設計を行うことなく、極めて経済的で施工も迅速です。
2. 優れた耐食性、耐久性
薬液に接触する部分は、優れた耐食材であるため、腐食のトラブルがなく、耐久性が優れています。
3. 優れた耐熱性、耐候性
100℃までの薬液に対して優れた耐熱性を実証済。さらにPVCのように紫外線や酸素によるヒビ、亀裂の発生もなく、長時間どこでも安心してご使用いただけます。
4. 軽くて強靭
鉄に較べ比重が1/5と軽く、取扱が簡単。機械強度は金属なみ。長期にわたるハードな運転にもゆとりをもって応えます。
5. 電食に強い
電気絶縁性に優れていますから、電食の心配がなく、錆や金属イオンの溶出による内容液汚染の心配もありません。
6. 標準化
全機種が標準化されていますから、交換部品の供給が迅速です。
7. 豊富な経験
長年の経験と多数の実績から、あらゆる耐食問題のご相談に応えられます。
  % C10 20 30 40 50 60 70 80 90 100
無機酸 硫酸 25
硫酸 70
硝酸 5
硫酸/硫酸鉄（�供� 10/飽和
硫酸/硝酸（50/50） 30
硫酸/リン酸 10/20
亜硫酸 10
亜リン酸 70
塩酸 20
塩酸 37
塩酸＋塩素 全濃度
過塩素酸 10
クロム酸 10
臭化水素酸 25
フッ化ケイ酸 �� 35
フッ酸 �� 5
リン酸 �� 全濃度
無機水酸化物 水酸化アンモニウム 20
水酸化ナトリウム 25
水酸化ナトリウム 50
無機塩類 亜硫酸水素アンモニウム（蒸解液）
亜流酸水素アンモニウム（黒液）
亜流酸水素カルシウム 全濃度
亜流酸ナトリウム 全濃度
塩化亜鉛 70
塩化アルミニウム 全濃度
塩化アンモニウム 全濃度
塩化カルシウム 全濃度
塩化鉄（�供法吻掘� 全濃度
塩化ナトリウム,PH10.5（飽和cl2） 飽和
クロム酸ナトリウム 50
ケイ酸ナトリウム 全濃度
硝酸アルミニウム 100
硝酸アンモニウム 全濃度
硝酸鉄（�供� 全濃度
次亜塩素酸ナトリウム �� 安定温度まで
重クロム酸ナトリウム 100
炭酸アンモニウム 全濃度
炭酸カリウム �� 25
炭酸ナトリウム �� 10
チオシアン酸ナトリウム 57
チオ硫酸アンモニウム 60
チオ硫酸ナトリウム 全濃度
フッ化アルミニウム �� 全濃度
フッ化アンモニウム �� 全濃度
フッ化ケイ酸ナトリウム �� 全濃度
硫化バリウム 全濃度
硫酸亜鉛 全濃度
硫酸アルミニウム 全濃度
硫酸カリウム 全濃度
硫酸クロム 全濃度
硫酸鉄（�供� 全濃度
硫酸ニッケル 全濃度
硫酸バリウム 全濃度
リン酸ナトリウム 全濃度
メッキ液 亜鉛電解液
金メッキ液
銀メッキ液
クロムメッキ液
シアン化亜鉛メッキ液
紙/パルプ/繊維関係薬品類 塩素水 飽和
オゾン �� 0.5
過塩化水素 30
二酸化塩素 全濃度
硫化水素 全濃度
有機酸 酢酸 75
モノクロロ酢酸 50

１.標準の樹脂を使用した場合の使用可能温度を示す。

２.特殊樹脂を使用した場合の追加使用可能温度を示す。

３.��気液界面が発生する場合は要注意。
�Ｆ睫未砲詫�機繊維又はカーボン繊維を使用のこと。
1.軽量立型ですので据付け面積が節約可能。
2.シールレスですのでトラブルはありません。
3.2Pですのでコンパクトです。
4.低コストです。
形　式　番　号 吐出菅 揚量 60Hz 50Hz モーター
極数
mmφ l/min 揚程（m） 軸動力（kw） 揚程（m） 軸動力（kw）
KVPL（M）０２５１ 25 45 14 1.0 9 0.7 4
KVPL（M）０２５２ 19 1.4 13 1.0 4
KVPL（M）０４０１ 40 130 14 1.3 9 1.0 4
KVPL（M）０４０２ 21 2.3 14 1.6 4
KVPL（M）０４０３ 27 3.0 18 2.2 4
KVPL（M）０５０１ 50 220 14 2.0 9 1.3 4
KVPL（M）０５０２ 21 2.9 13 2.0 4
KVPL（M）０５０３ 27 4.0 18 2.8 4
KVPL（M）０６５１ 65 350 14 2.5 9 1.7 4
KVPL（M）０６５２ 21 3.6 14 2.6 4
KVPL（M）０８０１ 80 560 14 3.4 9 2.3 4
KVPL（M）０８０２ 21 5.0 14 3.5 4
KVPL（M）０８０３ 27 6.4 18 4.4 4
KVPL（M）１００１ 100 1,000 14 5.4 9 3.6 4
KVPL（M）１００２ 21 8.0 14 5.5 4
KVPL（M）１００３ 27 10.2 18 6.9 4
KVPL（M）１２５１ 125 1,600 14 7.8 9 5.2 4
KVPL（M）１２５２ 21 11.5 14 7.8 4
KVPL（M）１５０１ 150 2,500 14 11.1 9 7.5 4
KVPL（M）１５０２ 150 2,500 21 17.0 14 11.6 4
KVPL（M）２００１ 200 4,000 16 20.2 10 13.1 4

※軸動力は清水（比重1.0）の場合を示します。
上記基準以外の使用でも製作いたします。

※逆転させると破損の原因になります。

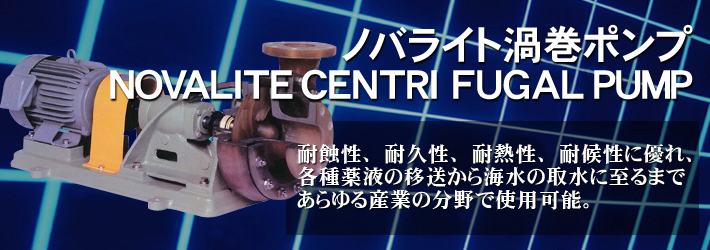

1. 高性能なFRP製の自吸型渦巻ポンプです。
2. 軸シールはグランドパッキンとメカニカルシールの2種類があり、接液軸はFRP、チタン、ハステロイなどの各種食材を各種耐食材を対象液に応じ、適切な選定を行っていますから、信頼性、耐久性の面で優れています。
3. 自吸式ですので最初の1回だけの充水で揚水できますから、取扱いが簡単です。
4. 自吸性能は-5m、揚程は10〜25mを基準としています。
　ノバライト渦巻ポンプの用途
強酸、酸化性酸、強アルカリ液などの化学工業用、各種腐食性排水処理用としてご利用ください。

　ノバライト渦巻ポンプの機種
口径　：25〜130mmφ
吐出量：20〜2000l/min
全揚程：5〜25m

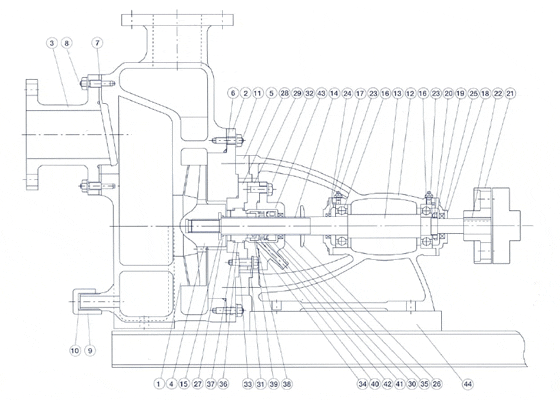

　ノバライト自吸式ポンプの標準部品材料表
部番 部品名称 材質 1台分/組
個数
1 ケーシング FRP 1
2 ケーシングカバー FRP 1
3 吸込管 FRP 1
4 インペラー FRP 1
5 スペーサーフランジ FRP 1
6 Oリング FPM 1
7 フラップ弁 EPT 1
8 植込ボルト SUS304 8
9 ドレン口キャップ FRP 1
10 パッキン EPT 1
11 植込ボルト SUS304 12s
12 軸受台 FC200 1
13 軸 SUS304 1
14 スリープ ﾁﾌﾛﾝ,HC,FRP,Ti 1
15 カラー SUS316 1
16 ボールベアリング SUJ 2
17 ベアリング押工 FC200 1
18 ベアリング押工 FC200 1
19 ベアリング用ナット SS400 1
20 ベアリング用座金 SS400 1
21 カップリング FC200 1s
22 キー S45C 1
23 グリスニップル BS 2
24 オイルシール NBR 1
25 オイルシール NBR 1
26 水切りリング CR 1
27 Oリング FPM 1
28 スタッフィングボックス1 FRP 1
29 スタッフィングボックス2 FRP 1
30 スタッフィングボックス3 FRP 1
31 六角穴付ボルト SUS304 4
32 六角ボルト SUS304 4s
33 Oリング FPM 1
34 Oリング FPM 1
35 オイルシール NBR 1
36 固定環 1
37 Oリング FPM 1
38 シールリング カーボン 1
39 Oリング FPM 1
40 シーリングケース 1
41 セットカラー 1
42 スプリング 1
43 セットスクリュー 2
44 共通ベッド SS 1
※逆転させると破損の原因となります。

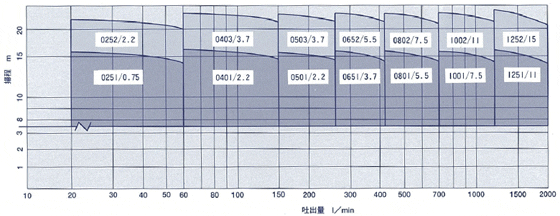

　ノバライト渦巻ポンプ性能表(50Hz)

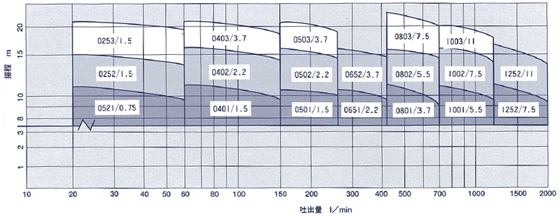

　ノバライト渦巻ポンプ性能表(60Hz)

(注)
1.上記性能表は清水(比重1.0)の場合を示します。
2.記載例：25-3/1.5は型式[吐出口径-揚程/モータ出力(KW)]を示します。
